Система встроенных коробов серии SB/I для роллетных систем «Алютех».
Группа компаний «Алютех» информирует о введении в ассортимент и поставках системы профилей и комплектующих для изготовления встроенных защитных коробов для рольставен (подробнее здесь).
Встроенный короб предназначен для установки в предварительно подготовленный проём снаружи помещения перед окном/дверью. Передняя часть короба покрывается штукатуркой.

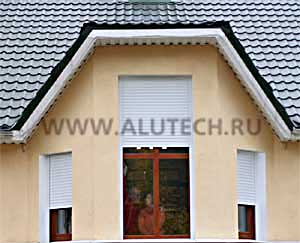

Короб, скрытый в нише оконного/дверного проема обеспечивает привлекательный вид рольставен и фасада здания. Установка короба может производиться в вновь строящихся либо реконструируемых зданиях.
 |
Новая система разработана с учётом потребности рынка, последних разработок и технических решений ведущих европейских компаний.
Компактные параметры намотки роллетных профилей «Алютех» позволяют использовать небольшие размеры встроенных коробов 165мм и 180мм. Для их монтажа нет необходимости предусматривать глубокую нишу в проёме.
Внутренняя часть проёма при необходимости может быть утеплена теплоизоляционными материалами различного типа.
Преимущества роллетных систем со встроенным коробом:
- индивидуальный и современный дизайн фасада здания;
- высокая степень защиты короба от влаги;
- оптимальные теплоизоляционные характеристики.
Технические особенности системы встроенных коробов:
- простой и многовариантный монтаж;
- возможность установки рольставен со всеми типами окон;
- удобное техническое обслуживание системы подвеса рольставен при помощи съёмной ревизионной крышки;
- возможность установки различного типа механических и электрических приводов.
 |
Профили и комплектующие для сборки встроенного короба.
Для производства коробов используются следующие материалы: экструзия, алюминий, легкие строительные плиты (основа под штукатурку). Конструкция алюминиевых профилей короба обеспечивает высокую точность сборки и монтажа, прочность системы.
Верхняя крышка короба обеспечивает защиту роллетного полотна со стороны верхней части проёма.
 | Крышка короба верхняя алюминиевая, с защитной пленкой. Применяется с профилем SB-I/OC. Длина поставки – 6 м | SB-I/OC/165 | 01 02 03 04 08 | 1061501 1061502 1061503 1061504 1061508 | м | 24 |
| SB-I/OC/180 | 01 02 03 04 08 | 1061601 1061602 1061603 1061604 1061608 | м | 24 |
Наружная крышка короба устанавливается в шину фасадную, обратной частью крепится к верхней крышке короба с помощью саморезов. Выполняет функцию вертикальной опоры для фибролитовой плиты.
 | Крышка короба наружная алюминиевая, с защитной пленкой. Применяется с профилями SB-I/OC/165, SB-I/OC/180, SB-I/FR/165, SB-I/FR/180. Длина поставки – 4 м. | SB-I/OC | 01 | 1061701 | м | 24 |
Шина фасадная разработана для двух предлагаемых типоразмеров встроенного короба. Является несущей деталью конструкции. В паз шины устанавливается основа под штукатурку.
 | Шина фасадная алюминиевая, экструдированная. Применяется с профилями SB-I/OC, SB-I/F. Длина поставки– 6 м. | SB-I/FR/165 | 00 01 02 03 04 08 | 1061100 1061101 1061102 1061103 1061104 1061108 | м | 24 |
 | SB-I/FR/180 | 00 01 02 03 04 08 | 1061100 1061101 1061102 1061103 1061104 1061108 | м | 24 |
Усиление передней и нижней части короба обеспечивают экструдированные алюминиевые профили: шина фасадная SB-I/FR и крышка короба ревизионная SB-I/F.
Ревизионная съёмная крышка короба обеспечивает доступ для ремонта /технического обслуживания вала, привода, системы подвеса рольставен.
 | Крышка короба ревизионная. Применяется с профилями SB-I/FR/165, SB-I/FR/180 алюминиевая, экструдированная. Длина поставки – 6 м. | SB-I/F | 00 01 02 03 04 08 | 1061300 1061301 1061302 1061303 1061304 1061308 | м | 24 |
Универсальные размеры частей короба (наружная крышка SB-I/OC, ревизионная крышка SB-I/F, планка дистанционная SB-I/DS) используются для встроенных коробов двух предлагаемых типоразмеров.
 | Планка дистанционная. Применяется к боковыми крышками SF165, SF180, профилем SB-I/OC алюминиевая, экструдированная. Длина поставки – 4 м. | SB-I/DS | 00 01 | 1061400 1061401 | м | 24 |
Планка дистанционная SB-I/DS обеспечивает равномерное оштукатуривание откосов оконного проёма. Для установки на нижнюю часть боковой крышки, экструдированный профиль SB-I/DS нарезается мерными отрезками длиной 120мм.
 | Плита фибролитовая. Применяется с профилями SB-I/OC/165, SB-I/OC/180, SB-I/OC, SB-I/FR/165, SB-I/FR/165 | SB-I/PF | 00 | 1061801 | м.кв. | 600 Х 2 600 |
Фибролитовая плита толщиной 15 мм устанавливается в паз фасадной шины SB/I/FR на всю длину короба и служит основой для последующего нанесения штукатурки на фасад здания. Используется также в качестве мягкой изоляционной оболочки с наружной части встроенного короба.
Подробное описание сборки и монтажа деталей встроенного короба приведено в «Инструкции по сборке и монтажу системы встроенных коробов серии SB-I».
Особенности монтажа:
При строительстве нового здания установка встроенного короба должна быть запланирована на этапе проектирования. Для эффективного монтажа встроенного короба требуется проведение подготовительных работ. Подготовку проёма желательно производить до монтажа окон.
 |  |  |
| Варианты монтажа для нового строительства | Вариант монтажа при реконструкции зданий | |
