Графики подбора профилей и комплектов фурнитуры для окон серий ALT W62 и ALT W72
ГК «АЛЮТЕХ» предлагает новый инструмент подбора профилей и комплектов фурнитуры для окон серий ALT W62 и ALT W72 – специальные графики подбора. Графики отражают взаимозависимость характеристик профиля, веса и размеров створки, а также комплектов фурнитуры.
 | ||

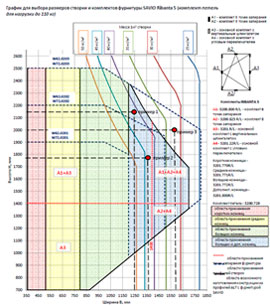

| Рис. 1. График для выбора размеров створки и комплектов фурнитуры SAVIO Ribanta 5 (комплект петель для нагрузки до 110 кг) |
Графики являются отличным механизмом для определения характеристик оконной створки и контроля различных параметров окна. Графики учитывают:
- максимальные габариты створки;
- максимальный вес створки;
- вес створки в зависимости от габаритов;
- диапазон применения различных типоразмеров профилей сворки;
- подходящий комплект фурнитуры.
В зависимости от размеров и веса створки по графикам можно выбрать профиль с нужными характеристиками, подобрать соответствующий требованиям комплект фурнитуры.
Данные графики разработаны по результатам серии испытаний, анализа, дополнительных расчетов и являются неотъемлемой частью технологии изготовления окон. Соблюдение всех технологических операций гарантирует правильную и долговечную работу створок окна.
Приложение 1. Графики подбора профилей и комплектов фурнитуры в зависимости от габаритов и веса оконной створки.
Приложение 2. Пример использования графика.
