Расширение ассортимента архитектурно-строительных систем ALUTECH: система рамного остекления без терморазрыва ALT C43

ГК «АЛЮТЕХ» сообщает о начале продаж новой холодной системы ALT C43, которая позволяет существенно расширить предложение компании в сегменте систем без термоизоляции, а также предоставляет возможность оптимального выбора качественного предложения по профилям и комплектующим для холодных конструкций в экономсегменте.

СИСТЕМА РАМНОГО ОСТЕКЛЕНИЯ БЕЗ ТЕРМОРАЗРЫВА ALT C43

Данная система предназначена для изготовления наружных и внутренних оконных, дверных, витражных и перегородочных конструкций для зданий и помещений, для которых не предъявляются требования по теплозащите. Ниже приведен более полный перечень возможных изделий системы ALT C43:

• одностворчатое окно открыванием внутрь;
• штульповое окно открыванием внутрь;
• одно- и двустворчатая классическая компланарная дверь внутреннего и наружного открывания с нижней обвязкой по створке и цоколю, с порогом и без порога во всех вариантах;
• дверь с верхней фрамугой и/или боковыми глухими частями в одной рамной конструкции штапиком в одну сторону;
• конструкция непрямоугольной формы с углами, отличными от 90°;
• конструкция с внутренними импостами, установленными под углом к горизонту, отличным от 90°;
• конструкция ограждения балконов и лоджий с использованием раздвижных створок системы ALT100;
• конструкция с использованием усиливающих профилей для установки в проем.

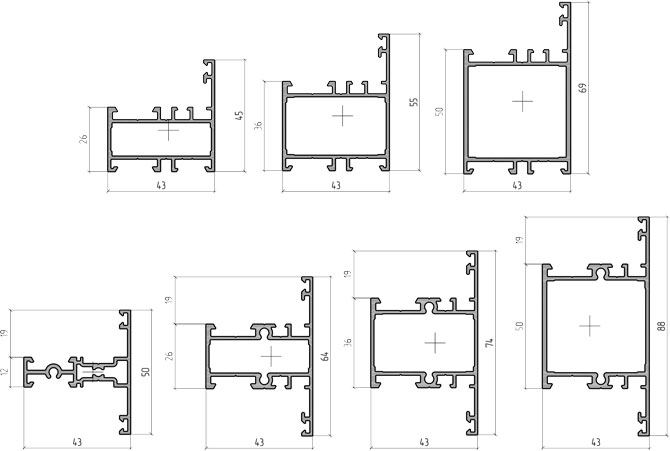

Основные профили системы ALTC43 имеют базовую глубину 43 мм. Основные принципы системы полностью заимствованы у системы ALTC48, что позволило многие профили и комплектующие применить в 43-й серии без изменений. Использование набора штапиков системы ALTVC65 позволяет устанавливать любое заполнение от 4 до 24 мм. По сравнению с 48-й системой некоторые решения и конфигурация профилей ALTC43 значительно оптимизированы, что в свою очередь позволило примерно на 10–12% снизить ценовое предложение.

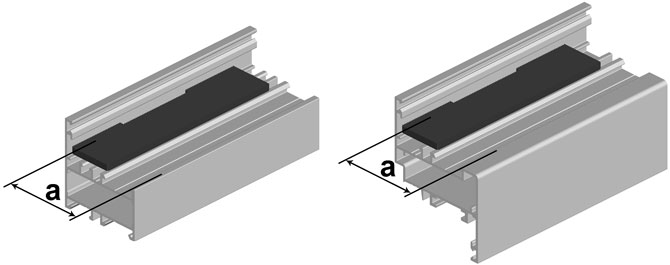

Эскизы, поясняющие основные преимущества системы ALTC43, находятся в приложении 1.

I. Оконные конструкции

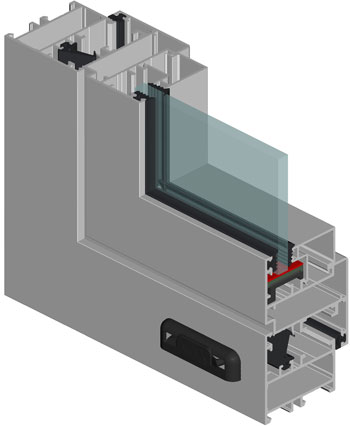

Рис. 1. Модель оконной конструкции ALT C43

В системе разработаны решения для изготовления следующих оконных конструкций:

• одностворчатого окна открыванием внутрь;
• штульпового окна открыванием внутрь.

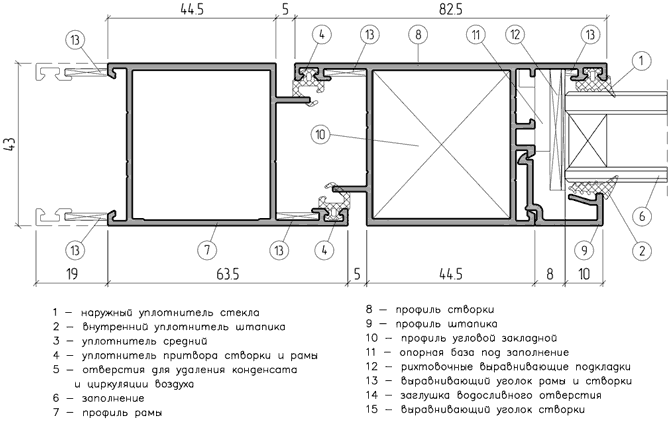

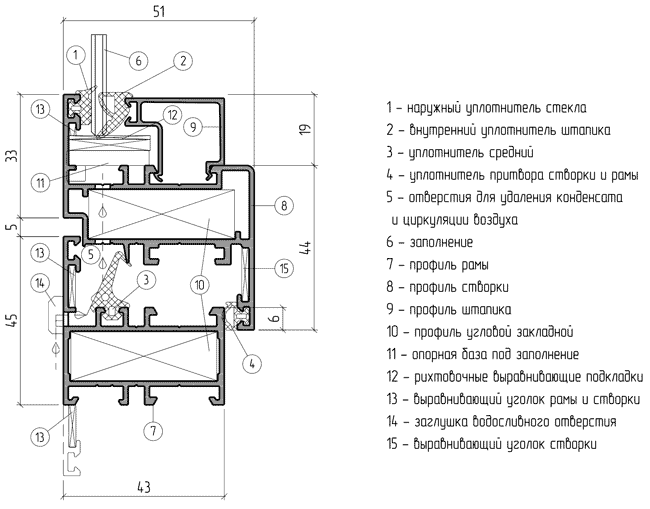

Рис. 2. Сечение типовой оконной конструкции ALT C43

На рис. 2 представлено типовое сечение оконной конструкции. Фурнитурные пазы выполнены на основе европаза 20×15 мм, поэтому в створочных оконных конструкциях можно применять набор фурнитуры известных европейских производителей для откидного, поворотного, поворотно-откидного способа открывания. Напоминаем, что для данных типов открываний ГК «АЛЮТЕХ» предлагает фурнитуру Savio.

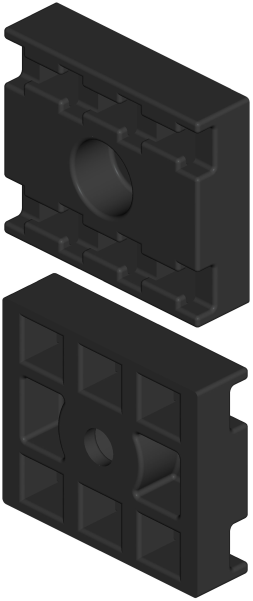

Для изготовления штульповых окон в систему введены профиль штульпа AYPC.C43.0631 и комплект штульповых заглушек AYPC.C43.0915.

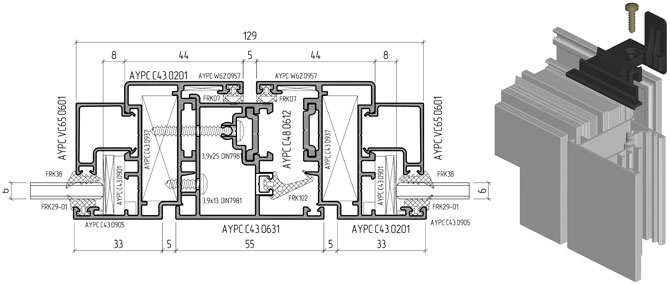

Рис. 3. Сечение и модель штульпового окна с заглушкой

Благодаря наличию резинового уголка FRK103 в системе ALTC43 упрощена зарезка и стыковка в углах рамы среднего уплотнителя FRK102, что гарантирует высокую герметичность оконных конструкций.

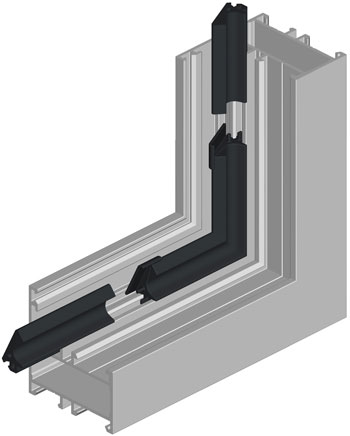

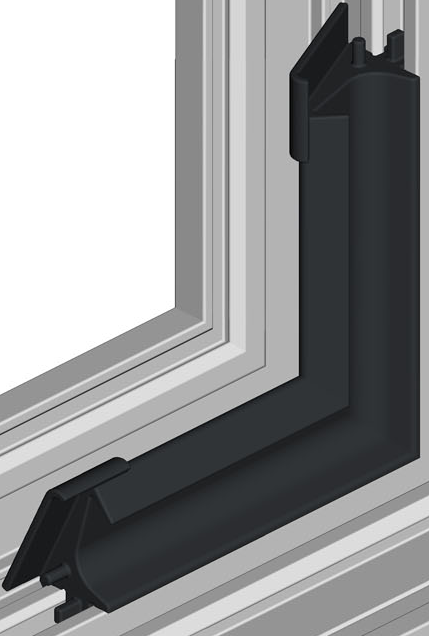

Рис. 4. Установка резинового уголка FRK103

II. Дверные конструкции

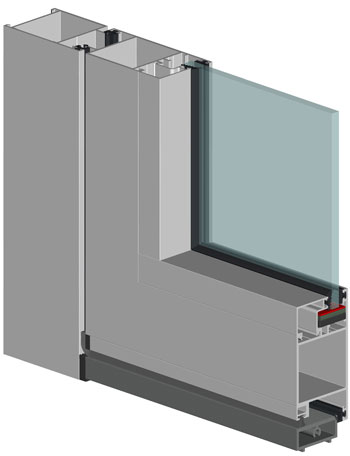

Рис. 5. Модель двери с порогом системы ALT C43

В системе разработаны решения для различных вариантов одно- и двустворчатых классических компланарных дверей внутреннего и наружного открывания с нижней обвязкой по створке и цоколю, с порогом и без порога. При помощи различных вспомогательных профилей (адаптеров) возможно изготовление сложных дверных конструкций с верхней фрамугой и/или боковыми глухими частями в одной раме.

Рис. 6. Модель двери с порогом системы ALT C43

На рис. 6 представлено типовое сечение дверной конструкции. Обращаем ваше внимание, что в данной системе в качестве дверных притворных уплотнителей используется FRK30. Для ALTC43 также подготовлен новый, оптимально подходящий для данной системы набор замков с ответной планкой и сердцевиной.

III. Витражные конструкции и перегородки.

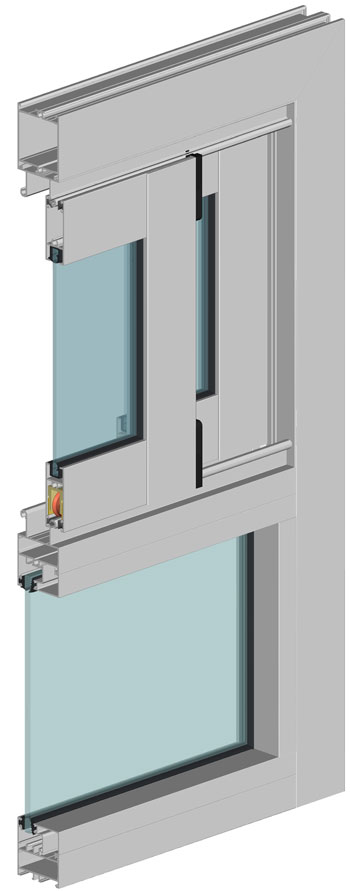

Рис. 7. Модель витража с применением раздвижных створок ALT100

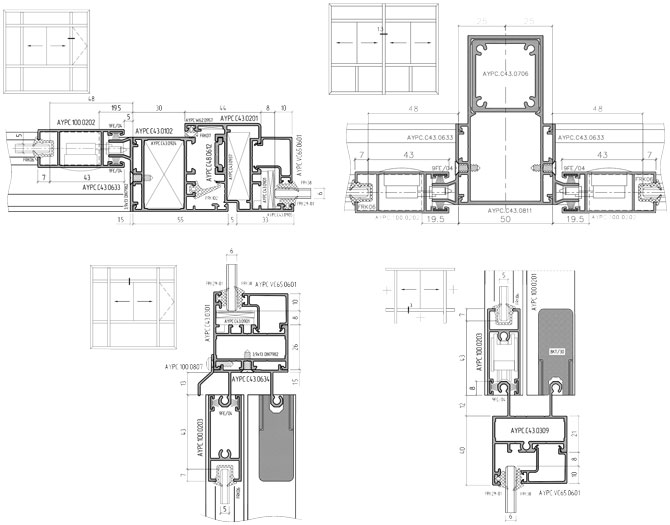

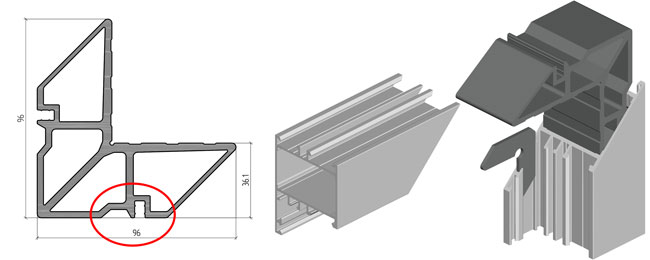

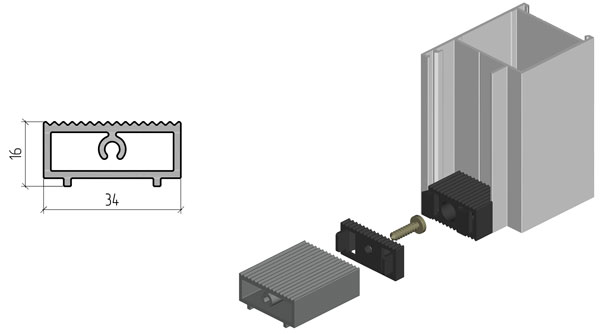

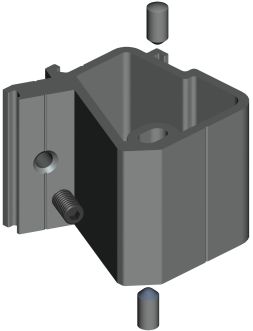

Для изготовления витражей для установки в проем и перегородок в системе ALTC43 разработаны усиленные стойки, разворотные профили на стационарный и произвольный угол, а также различные адаптеры для установки дверей, распашных и раздвижных оконных створок. Кроме того, для обеспечения минимальной видимой ширины профильной линии в систему введен профиль импоста AYPC.C43.0308 шириной всего 50 мм. Несмотря на практически полное отсутствие камеры, данный профиль может крепиться как при помощи саморезов, так и с использованием специального соединительного уголка AYPC.C43.0943. Это позволит при необходимости реализовать из узкого импоста крестообразную или иную сложную стыковку.

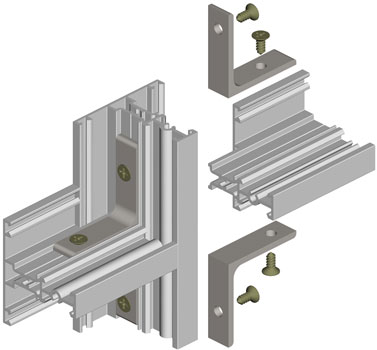

Рис. 8. Модель крестообразного соединения импостов AYPC.C43.0308

Более подробная информация о новых профилях и комплектующих системы содержится в приложении 2.

Подробная техническая информация по данным профилям, основные узловые решения и примеры типовых конструкций приведены в техническом каталоге системы ALTC43.

Обращаем ваше внимание, что в качестве дополнительных РИМ в ассортименте ГК «АЛЮТЕХ» имеются рекламные макеты M.ALTC43/1, M.ALTC43/2 и M.ALTC43/3, которые наглядно демонстрируют основные преимущества новой системы.

Уверены, что представленная система позволит значительно повысить конкурентоспособность архитектурно-строительных систем ALT и увеличить объемы продаж за счёт удержания существующих и привлечения новых клиентов.

Позиции доступны к заказу с 01.06.2012. Данные для заказа и цены будут разосланы дополнительно.
