Модернизированные крышки SF250a, SF300a. Новые каретки RC, ролик RGH

В целях повышения удобства эксплуатации, улучшения потребительских свойств комплектующих для роллетных систем Группа компаний «АЛЮТЕХ» информирует о выводе на рынок модернизированных боковых крышек SF250a, SF300a, новых подвижных кареток RC и направляющего ролика RGH.

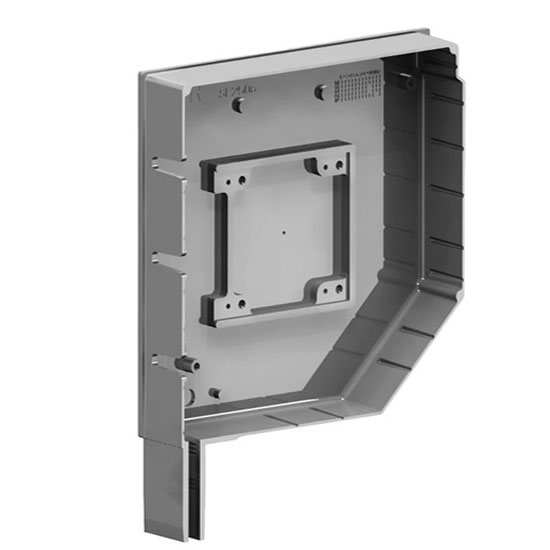

Модернизированные боковые крышки SF250a, SF300а имеют улучшенную конструкцию, которая позволяет:

• увеличить прочность (жесткость) крышки;
• упростить установку новой каретки RC и направляющего ролика RGH;
• упростить монтаж универсальных креплений KMU, используемых при установке внутривальных электроприводов серии NICE.

1. Особенности модернизированных крышек SF250a, SF300a:

1.1

1.2

1.3

1.4

1.4

• 1.1  Наличие сплошной отбортовки

  Для обеспечения вывода петли/кардана системы НХК в новой конструкции предусмотрены специальные пазы, позволяющие выламывать фрагменты отбортовки крышки.

• 1.2  Усиление отбортовки в местах фиксации крышки к проему

  Усиленные места для крепления крышки наряду со сплошной отбортовкой позволяют увеличить жесткость крышки (повышается сопротивление к изгибающим нагрузкам), обеспечивая надежность всей конструкции в целом.

• 1.3  Улучшенная площадка для крепления

  Площадка для крепления приподнята на 2 мм, чтобы увеличить глубину резьбовых, крепежных отверстий. В конструкции также предусмотрены 4 четыре дополнительных отверстия для возможности смещения крепления. Это позволяет повысить удобство и надежность фиксации электропривода к крышке без необходимости засверловки, что существенно упрощает монтаж конструкции.



• 1.4  Улучшенная система фиксации каретки и направляющего ролика

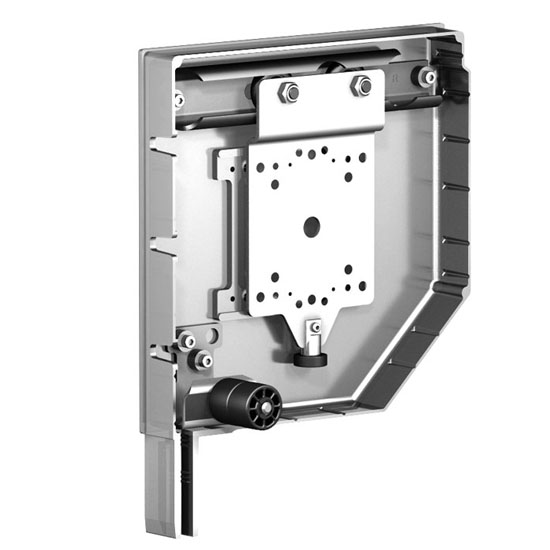

  Специально для модернизированных крышек SF250a, SF300a были разработаны новые каретки RC и ролик RGH.

  Для установки каретки и ролика в крышку предусмотрены специальные бобышки, позволяющие обеспечить их крепление без засверловки крышки.

  Таким образом, улучшается внешний вид готового изделия и значительно сокращается время на установку крышки.

  Новые каретки RС и ролик RGH предназначены для использования с модернизированными боковыми крышками SF250a и SF300a.

2. Особенности новых кареток RC и ролика RGH:

2.1

2.2

2.3

2.4

• 2.1 Возможность беспрепятственного вывода кардана/петли в приводах с НХК вертикально вниз для большего удобства эксплуатации.
• 2.2 Движение каретки по рельсе осуществляется при помощи обрезиненных роликов, что обеспечивает низкий уровень шума.
• 2.3 Вместо неподвижной пластины новая конструкция каретки предусматривает рельсу из стали толщиной 3 мм, что обеспечивает повышенную надежность.
• 2.4 Крепление ролика RGH на специально предусмотренные бобышки позволяет обеспечить более равномерное движение роллетного полотна по направляющим шинам.

Надеемся, данное решение позволит нашим партнерам обеспечить более удобную сборку роллетных ворот и надежную работу конструкции.
