Расширение ассортимента системы интерьерных перегородок ALT111
ГК «АЛЮТЕХ» информирует о расширении ассортимента продукции и в рамках системы интерьерных перегородок ALT111 предлагает новую разработку – раздвижную дверь с верхним подвесом и возможностью ее захода внутрь алюминиевой перегородки с двойным светопрозрачным или глухим заполнением.
Установка раздвижной двери возможна благодаря тому, что кронштейны системы интерьерных перегородок ALT111, соединяющие стойки с ригелями, являются накладными элементами и располагаются снаружи перегородки.
Профили стоек и ригелей, из которых изготавливается проем под установку раздвижной двери, имеют одинаковую видимую ширину с профилями системы ALT111, а также функциональный паз под установку кронштейнов и элементов, фиксирующих заполнение.
Оформление проема под установку раздвижной двери

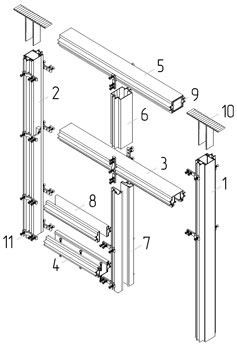

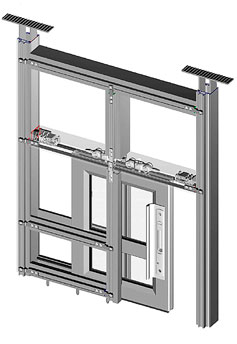

Проем под установку раздвижной двери изготавливается из профилей комбинированных вертикальных стоек (1 и 2 на рис. 2). Стойки крепятся в верхнюю плиту перекрытия через сухарные элементы (10 на рис. 2), которые вместе с внутренней камерой комбинированной стойки образуют «плавающую пятку». Наличие свободной подвижки по вертикали позволяет компенсировать как температурные расширения алюминиевого профиля стойки, так и прогибы верхней плиты перекрытия.
Рис.1 | Рис.2 |
Комбинированные стойки собираются согласно произведенным заранее замерам. Конструкция комбинированных стоек показана на рис. 3. Слева на рис. 3 расположена стойка, которая обозначена номером 2 на рис. 2 (далее – левая стойка), справа – стойка, обозначенная номером 1 на рис. 2 (далее – правая стойка).
Основным профилем стоек при изготовлении раздвижной конструкции является профиль AYPC.111.0702 (рис. 4а), в зависимости от функционального назначения стойки, определенным образом шлицуется вспомогательный профиль AYPC.111.0705 (рис. 4 б).
В зоне установки раздвижной двери правая стойка выполняет функцию улавливателя, а в верхней части проема, в зоне установки заполнения, стойка повторяет внешнюю геометрию профилей системы ALT111. Конструктивно это достигается за счет того, что отрезки вспомогательного профиля AYPC.111.0705 с разных концов стойки шлицуются относительно друг друга с поворотом на 180º. Возникающий при этом просвет в месте «встречи» вспомогательных профилей маскирует декоративная пластиковая заглушка, показанная на рис.3.
Рис.3 Комбинированные стойки | Рис.4 а) AYPC.111.0702; б) AYPC.111.0705 |
Заглушка имеет и другое функциональное назначение. Она является опорным элементом под установку ригеля-направляющей, который опирается концами на плоскость заглушки, после чего окончательно фиксируется кронштейнами к стойкам (рис. 5).
Левая стойка собирается из основного профиля и отрезков вспомогательного профиля, зашлицованных одинаково. Декоративная пластиковая заглушка дистанцирует встречные торцы отрезков вспомогательного профиля (аналогично стойке правой).
Ригель-направляющая AYPC.111.0701 обозначен номером 3 на рис. 2 (дополнительно показан на рис. 6). Профиль имеет специальную разомкнутую камеру под установку роликов и ограничителей движения дверного полотна, а также пазы для фетрового уплотнителя, скрывающего зазор между ригелем-направляющей и дверным полотном и защищающего зону установки раздвижной фурнитуры от пыли.
Под номером 4 на Рис. 2 указана нижняя направляющая (крепится к полу), которая изготавливается из того же профиля, что и боковые стойки проема.
Дополнительно в пазы профиля нижней направляющей шлицуется фетровый уплотнитель (арт. 47х50), который нивелирует зазор между дверным полотном и стенками профиля (рис. 7).
Рис.5 | Рис.6 | Рис.7 |

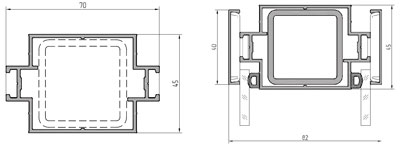

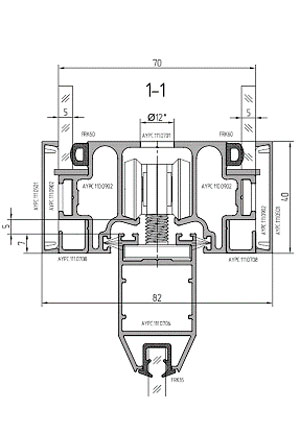

Под номером 5 на Рис. 2 обозначен верхний усиленный ригель. В зависимости от ширины проема и веса дверного полотна верхний ригель может быть усилен стальной трубой 40×40 мм (номер 9 на Рис.2) с толщиной стенки 3 мм (рис. 8).
Рис.8 |
Через ригель второго уровня AYPC.111.0707 (поз. 6 на рис. 2) усиленный ригель передает ригелю-направляющей AYPC.111.0701 дополнительную точку опоры. Заготовкой для ригеля второго уровня является тот же профиль, что и для усиленного ригеля. Количество ригелей второго уровня подбирается индивидуально для каждого проекта.

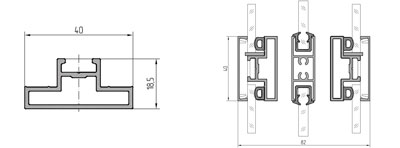

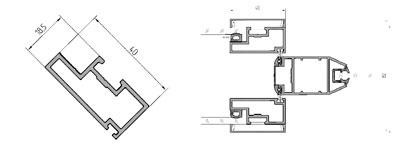

Под номером 7 на рис. 2 обозначены «полустойки», предназначенные для ограничения дверного проема (рис. 9), а номер 8 принадлежит полуимпостам, наличие и количество которых регламентируется проектом (рис. 10).
Рис.9 |
Рис.10 |
Последовательность сборки дверной створки

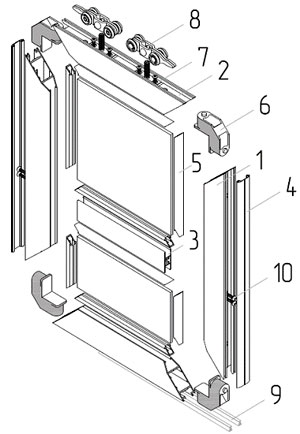

Профиль створки AYPC.111.0706 (рис. 11а) нарезается на отрезки в необходимый размер (угол реза 45º) для сборки контура дверного полотна (номера 1 и 2 рис. 12). Контур собирается с помощью стяжных уголков (номер 6 рис. 12). В качестве импоста используется профиль (рис. 11б), который фиксируется самонарезающими винтами (поз. 3 и 10 рис. 12).
Рис.11 а) | б) |
В паз верхнего профиля заводятся кронштейны (номер 7 на рис. 12), которые фиксируются самонарезающими винтами. В пазы нижнего профиля заводится фетровый уплотнитель (номер 9 рис. 12а). Торцы вертикальных профилей собранного дверного полотна закрываются уплотнителем (номер 4 рис. 12а). В завершение на резьбовые шпильки кронштейнов накручиваются ролики (номер 8 рис. 12а), которые дистанцируются на 5 мм (рис. 12б) относительно верхней горизонтальной плоскости профиля и позиционируется по противоположным направлениям движения двери, как показано на Рис.12а.
Рис.12 а) | б) |
Фурнитура

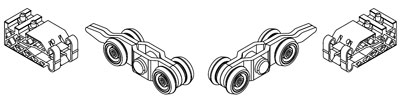

Для реализации верхнего подвеса дверного полотна используются ролики и ограничители движения (рис. 13).
Рис.13 |

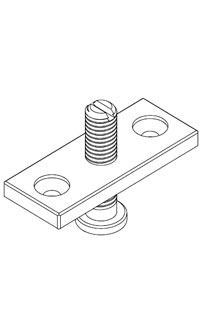

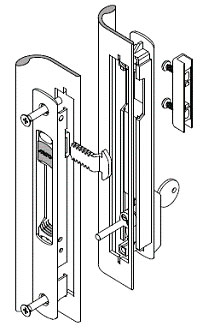

Кронштейны (рис. 14) для установки роликов на дверное полотно изготовлены с учетом геометрии посадочного паза профиля и особенностей установки и регулировки роликов.В новой раздвижной двери используется специальная дверная фурнитура (рис.15).
Рис.14 | Рис.15 |
Конструктивные особенности
- Новая раздвижная система – верхнеподвесная, не имеет порога.
- Профиль верхней направляющей одновременно является ригелем в перегородке.
- Дверная створка заходит внутрь алюминиевой перегородки.
- Проем под установку откатной створки формируется с помощью комбинированных стоек.
- В состав комбинированной стойки введена специальная пластиковая заглушка, которая значительно упрощает процесс монтажа.
- Усиленный ригель позволяет значительно увеличить диапазон габаритов дверных створок.
- «Плавающая пятка» (благодаря сухарным элементам) в узле крепления к верхней плите перекрытия обеспечивает подвижку по вертикали и позволяет компенсировать как температурные расширения алюминиевого профиля стойки, так и прогибы верхней плиты перекрытия.
- Двойной контур фетрового уплотнителя по всему периметру дверного проема защищает внутреннюю полость перегородки от возможного загрязнения и повышает звукоизолирующие свойства дверного блока;
- Разработка предусматривает применение (при необходимости) элементов, усиливающих несущую способность направляющей.
- До установки заполнения предусмотрена финишная регулировка (при необходимости) роликов при полностью собранном каркасе дверного блока.
ВАЖНО! Для сборки каркаса проема раздвижной створки используются ТОЛЬКО модифицированные кронштейны AYPC.111.0951M и AYPC.111.0952M, которые могут заменяться кронштейнами AYPC.111.0951 и AYPC.111.0952 (без буквы «М»). В дальнейшем кронштейны AYPC.111.0951 и AYPC.111.0952 будут выведены из ассортимента.
Более подробная техническая информация (эскизы профилей в масштабе 1:1, данные для заказа профилей и комплектующих, сечения и узловые решения, схемы обработки и сборки, расчет типовой конструкции) находится в приложении.
